Queimador de gás regenerative usado na fornalha de derretimento de alumínio de YGL-1000Q

Derretimento ateado fogo gás regenerative & guardar o derretimento de alumínio de alumínio da sucata da fornalha de derretimento da fornalha de cadinho YGL-1000Q

1. APLICAÇÃO DO EQUIPAMENTO

• O equipamento é usado para o transporte e o derretimento das sucatas de alumínio, e pode ser inclinado hidraulicamente para derramar o alumínio derretido na fornalha guardando de alumínio derretida.

• Tipo YGL-1000Q

2. COMPOSIÇÃO DO EQUIPAMENTO

3. CARACTERÍSTICAS DO EQUIPAMENTO

3.1. Corpo da fornalha

- A fornalha de cadinho pode inclinar pelo sistema hidráulico. E o escudo da fornalha é feito por materiais de solda a placa de aço e o aço, e outros do metal Q235

- A boca da chaminé da fornalha de inclinação enfrenta a boca superior do cadinho, e do “uma cortina calor” é formada na boca do cadinho para reduzir a perda de calor no cadinho ao aquecer-se da boca superior do cadinho.

- A parte inferior do corpo da fornalha é fornecida com um porto líquido do escapamento, e uma ponta de prova líquida do escapamento é fornecida no porto líquido do escapamento. Quando o cadinho escapa o líquido de alumínio, um alarme pode ser detectado a tempo e o aquecimento é eliminado.

- A lareira na parte inferior da lareira é feita do refratário pesado castable. A lareira que alinha o material no lado da lareira é feita de tijolos refratários e de lãs pesados da fibra para formar um forro composto. Esta combinação de materiais assegura-se de não somente que o forro tenha boas propriedades da isolação térmica, mas igualmente assegura-se de que o forro possa suportar o impacto direto da chama da combustão.

- Par termoelétrico da medida da temperatura--Um par termoelétrico da medida da temperatura da fornalha é usado para medir e controlar a temperatura da fornalha, e um par termoelétrico líquido de alumínio da medida da temperatura é usado para controlar a temperatura do líquido de alumínio. Há um principal e um auxiliar entre os dois, o principal e o auxiliar podem ser convertidos

3.2. Sistema de inclinação hidráulico

- A fornalha de cadinho é hidraulicamente tiltable. O suporte de inclinação é feito da placa de aço e de aço soldada do canal para assegurar a suficiente força e a estabilidade estrutural.

- O sistema hidráulico inclui a estação hidráulica, a válvula direcional eletromagnética, a válvula de regulador de pressão de sentido único, o cilindro hidráulico e as outras peças.

- Uma extremidade do cilindro hidráulico apoia o suporte de gerencio fixo e pode girar ao longo do eixo de apoio, e a outra extremidade é fixada no corpo da fornalha. Quando a haste de pistão do cilindro hidráulico é eliminada, o corpo da fornalha está levantado acima, e o corpo da fornalha é inclinado ao longo da linha central de rotação do suporte de gerencio.

- O controle da inclinação adota o funcionamento manual da válvula direcional eletromagnética, que pode parar ou mudar o sentido a qualquer hora.

- Ajuste interruptores do curso nas duas posições extremas da inclinação para assegurar a segurança da inclinação.

3.3. Sistema de queimadura

- O queimador é um queimador de gás automático de Baltur importado de Itália. O combustível é gás natural; a pressão do gás é 5000Pa (o valor calorífico do gás natural é 8600 kcal/cúbicos).

- Quando a pressão do combustível da combustão deixar cair ao limite mais baixo (ajustável de 0-3000Pa), o relé da pressão envia um sinal eliminar a válvula de solenoide do abastecimento de gás (vem com o queimador). Quando o monitor da chama não pode detectar a combustão normal da chama, eliminará automaticamente a válvula de solenoide do abastecimento de gás e dará uma indicação de alarme.

- O queimador é instalado em um trole móvel, que seja conduzido pelo cilindro.

- Antes que o corpo da fornalha esteja inclinado, o sistema de controlo deve assegurar-se de que o tubo de combustão das saídas do queimador do porto da combustão do corpo da fornalha a tempo.

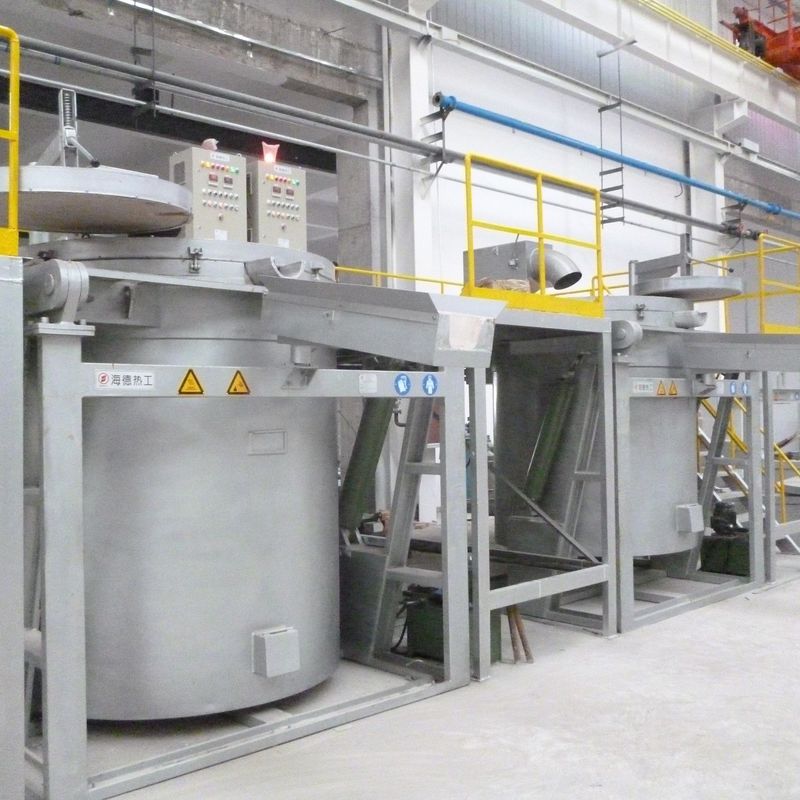

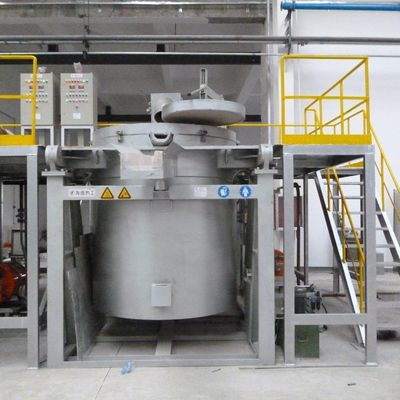

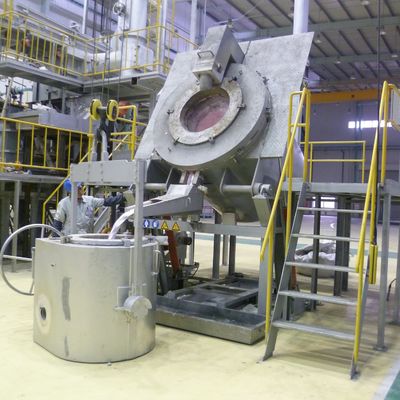

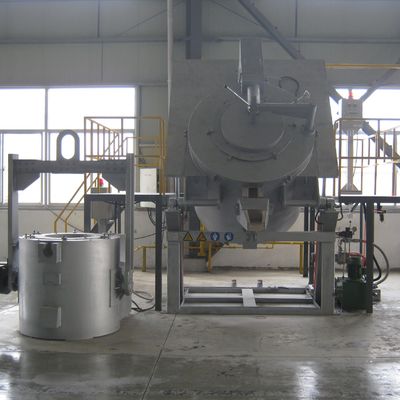

4. Imagem do equipamento

5. PARÂMETROS PRINCIPAIS
