Dispositivo de inclinação hidráulico das conchas de transferência com o cilindro de inclinação hidráulico

Dispositivo de inclinação hidráulico para o sistema de derramamento de alumínio derretido automático das conchas de transferência com o cilindro de inclinação hidráulico

1. APLICAÇÃO DO EQUIPAMENTO

O dispositivo de inclinação hidráulico é usado inclinando as conchas de transferência e derramando para fora o alumínio derretido das conchas.

2. CARACTERÍSTICAS DO EQUIPAMENTO
• Operação fácil
• Com segurança derramando para fora o alumínio derretido
• Nenhumas peças sobresselentes
• O ângulo de inclinação pode ser 90 graus

3. ESTRUTURA E COMPOSIÇÃO

---- O equipamento é composto principalmente de inclinar o suporte, suporte fixo, inclinando o cilindro, o sistema hidráulico, o sistema de controlo elétrico e as outras peças. A aparência e as dimensões relativas serão de acordo com o desenho da concha.

---- O dispositivo é fixado na terra em algum lugar na oficina, com os botões da operação pelo manual no armário.

---- O suporte intitulando é composto de um chassi, um apoio vertical, uma placa de guia, um bocal que posiciona o cartão e as outras peças. É feito da placa de aço e do aço da seção após o processamento necessário e a solda, e tem a suficiente força. O quadro é composto de duas porções: a base e o quadro de gerencio. O quadro inferior é feito do aço soldado da seção, com cintas eretas e as placas de guia soldadas na parte superior, e as cintas eretas são feitas do aço da seção e soldadas com placas de aço para dentro para assegurar a suficiente força do apoio.

----- O suporte fixo é composto do apoio vertical, da base e das outras peças. O apoio e a base são feitos do aço perfilado alinhado com reforço de placas do reforço.

---- O sistema hidráulico inclui a estação hidráulica, o bloco da válvula, o circuito do óleo do controle e as outras peças. A inclinação do equipamento é controlada por uma válvula de inversão eletromagnética. O sistema de controlo eletrônico do sistema hidráulico precisa de usar componentes de Siemens e de Schneider para assegurar a operação normal do sistema, e a operação de gerencio adota o método do movimento.

---- O sistema de derrubada deve ser seguro e seguro com um sistema de proteção da segurança, e os fechamentos hidráulicos devem ser usados no circuito hidráulico do cilindro de travamento para assegurar o travamento seguro.

---- O cilindro de inclinação do óleo adota um grande cilindro furado do óleo, que tenha uma grande capacidade de carregamento, e o selo do óleo adota um selo do óleo resistente de alta temperatura importado.

---- Quando o cilindro é inteiramente prolongado, o ângulo de inclinação máximo do suporte de inclinação é maior de 90 graus.

---- Circuito do bloqueio do projeto de sistema hidráulico

---- A haste de pistão do cilindro hidráulico deve ter a suficiente resistência do revestimento, da força e de corrosão. Nenhuma agitação e nenhum escapamento do óleo durante a nenhum-carga e a carga. A superfície exterior da tubulação de óleo do cilindro hidráulico deve ser tratada para impedir a alta temperatura

---- O armário de controle é um autossuficiente tipo da poeira-prova, e a espessura da placa de aço do armário não é menos de 1.2mm.

4. PARÂMETROS PRINCIPAIS

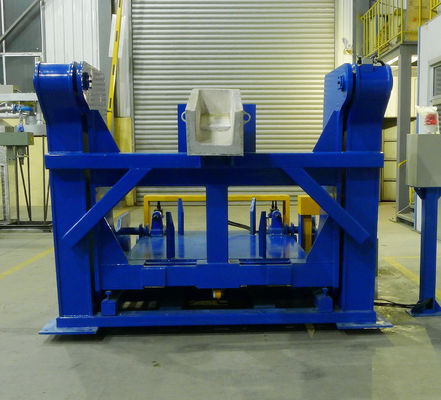

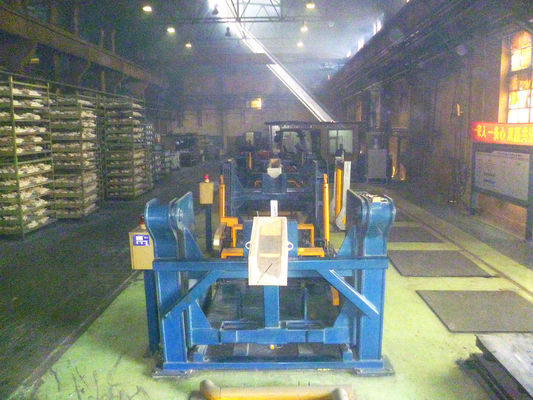

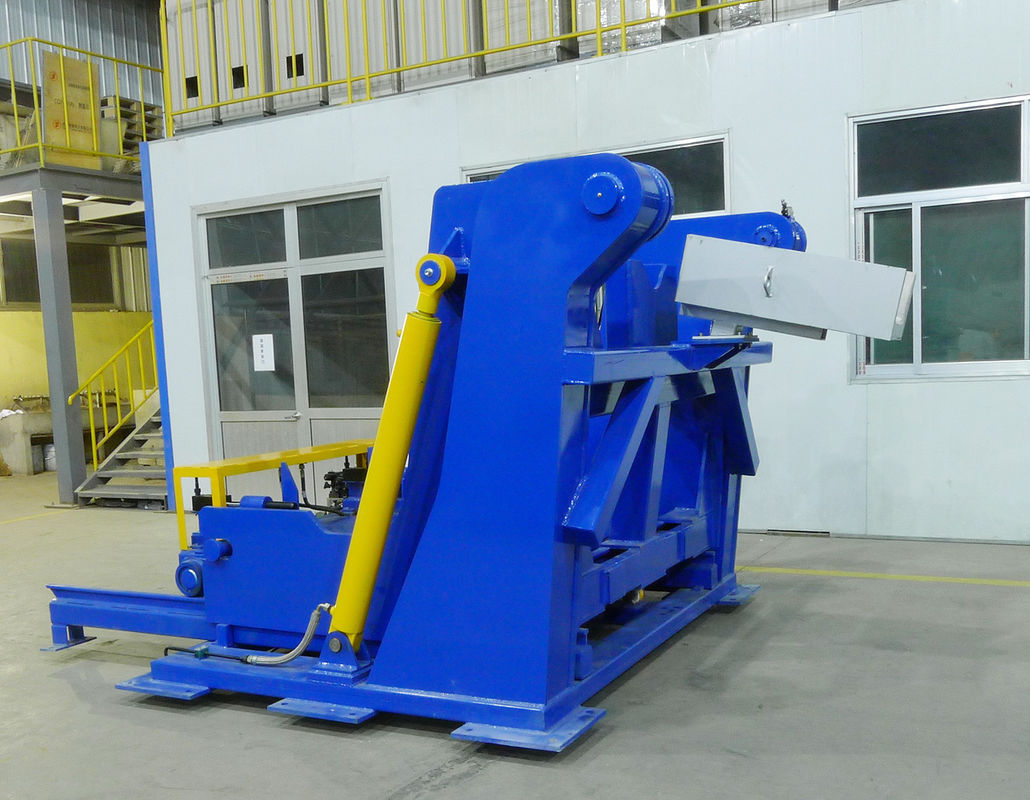

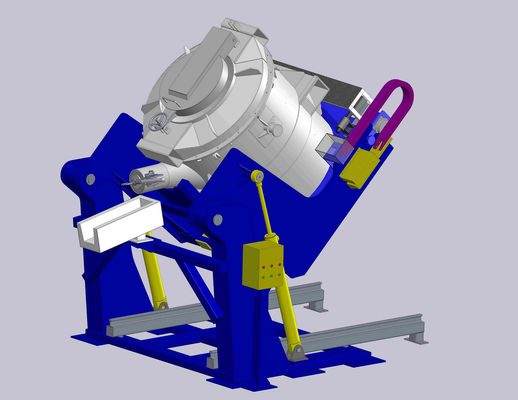

5. Imagens do equipamento
